MATLAB是一款强大的科学计算和数据分析软件，其绘图功能尤其出色。默认的图形设置往往无法满足专业报告或论文的需求。本教程将详细介绍如何美化MATLAB绘图，从基础调整到高级技巧，助你制作出专业、美观的图形。
一、基础美化：调整图形外观

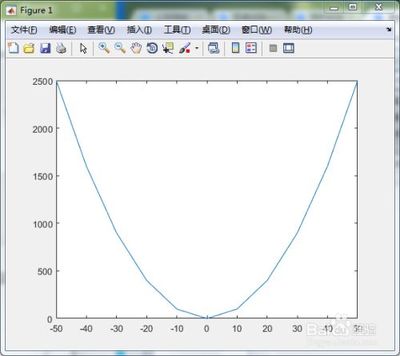

1. 设置图形大小和分辨率：使用`figure('Position', [x, y, width, height])`指定图形窗口的位置和尺寸。例如：`figure('Position', [100, 100, 800, 600])`。
2. 修改坐标轴属性：
- 使用`xlabel`、`ylabel`和`title`函数添加标签和标题，并设置字体大小和样式。例如：`xlabel('X轴', 'FontSize', 14, 'FontWeight', 'bold')`。
- 调整坐标轴范围：`xlim([min, max])`和`ylim([min, max])`。
- 设置网格：`grid on`可添加网格线，`grid minor`启用次要网格。
3. 美化线条和标记：
- 使用`plot`函数时，指定线条颜色、样式和宽度。例如：`plot(x, y, 'r--', 'LineWidth', 2)`绘制红色虚线，线宽为2。
- 添加标记：`plot(x, y, 'o-', 'MarkerSize', 8)`添加圆形标记并调整大小。
二、颜色和样式优化
1. 自定义颜色：MATLAB支持RGB值，例如`plot(x, y, 'Color', [0.5, 0.2, 0.8])`设置自定义紫色。
2. 使用颜色映射：对于热图或曲面图，使用`colormap`函数，如`colormap(jet)`或`colormap(parula)`。
3. 设置图形背景和坐标轴颜色：
- 修改图形背景：`set(gca, 'Color', [0.9, 0.9, 0.9])`设置浅灰色背景。
- 坐标轴颜色：`set(gca, 'XColor', [0.3, 0.3, 0.3], 'YColor', [0.3, 0.3, 0.3])`设置深灰色坐标轴。
三、添加图例和注释
1. 图例美化：使用`legend`函数，并设置位置和字体。例如：`legend('数据1', 'Location', 'northeast', 'FontSize', 12)`。
2. 添加文本注释：`text(x, y, '注释文本', 'FontSize', 10, 'Color', 'red')`在指定位置添加文本。
3. 使用箭头和形状：通过`annotation`函数添加箭头、矩形等，例如`annotation('arrow', [0.2, 0.5], [0.3, 0.7])`。
四、高级技巧：子图和导出

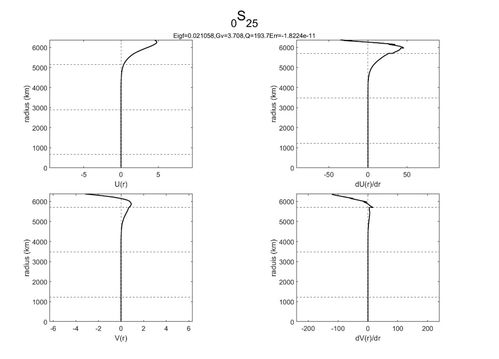

1. 创建子图：使用`subplot`函数，例如`subplot(2, 2, 1)`创建2x2网格中的第一个子图。
2. 统一风格：通过循环设置所有子图的属性，确保一致性。
3. 导出高质量图形：使用`print`或`saveas`函数，指定格式和分辨率。例如：`print('-dpng', '-r300', 'my_plot.png')`导出为300 DPI的PNG图像。
五、实用工具和资源
1. 内置美化函数：探索MATLAB的`plot`工具，通过图形窗口的交互式工具调整属性。
2. 社区资源：参考MATLAB Central的文件交换区，获取自定义颜色映射和美化脚本。
3. 自动化脚本：编写脚本批量处理多个图形，提高效率。
通过本教程，你可以轻松美化MATLAB图形，使其更专业、易读。实践是掌握的关键，建议多尝试不同设置，结合具体需求优化图形。MATLAB绘图美化不仅能提升视觉效果，还能增强数据表达的清晰度，助你在学术和工作中脱颖而出。
